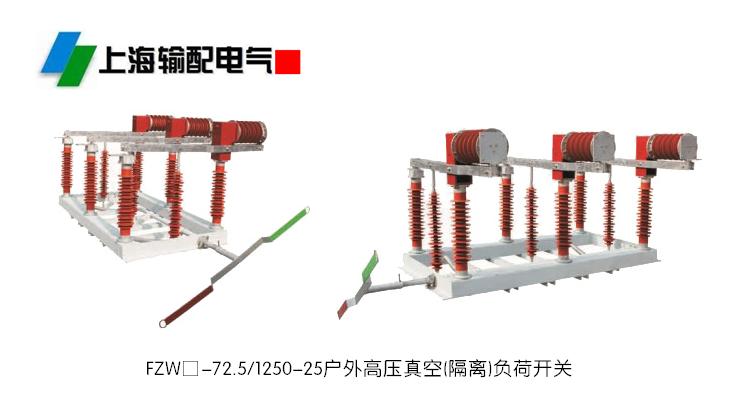

FZW32-72.5KV戶外高壓真空(隔離?)負荷開關

添加時間：2024-8-3 14:05:36 作者：上海輸配電氣集團有限公司

一、概述

    FZW□-72.5/1250-25戶外高壓真空(隔離)負荷開關是綜合國內現有開關生產的成熟經驗及國外先進技術設計制造的新型負荷開關。本負荷開關由隔離閘刀、真空滅弧室及操作機構等部件組成。采用真空滅弧室原理，具有滅弧能力強，性能可靠，壽命長，體積小，無爆炸危險，不污染等優點。配套相應的真空負荷開關可用于電力、冶金、礦山、化工等部門的輸配電系統中，作控制設備用，特別適合需頻繁操作的場所。

二、使用環境條件

周圍空氣溫度：日溫差不超過25K；

海拔不超過2000m；

風壓不超過700Pa(相當于風速35/s)；

空氣污穢程度：按GB5585之4.2條中規定的Ⅳ級；

地震烈度不超過8度；

覆冰厚度不超過10mm

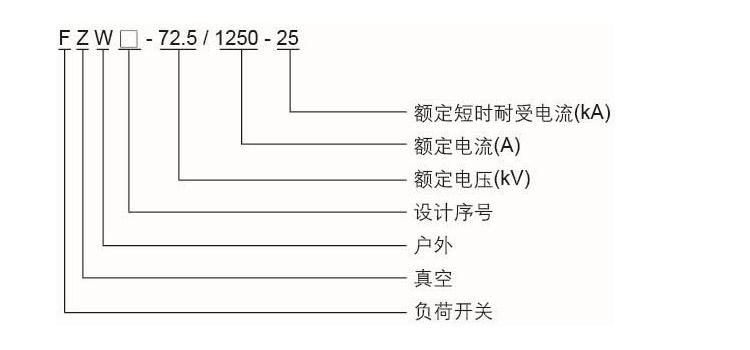

三、型號及含義

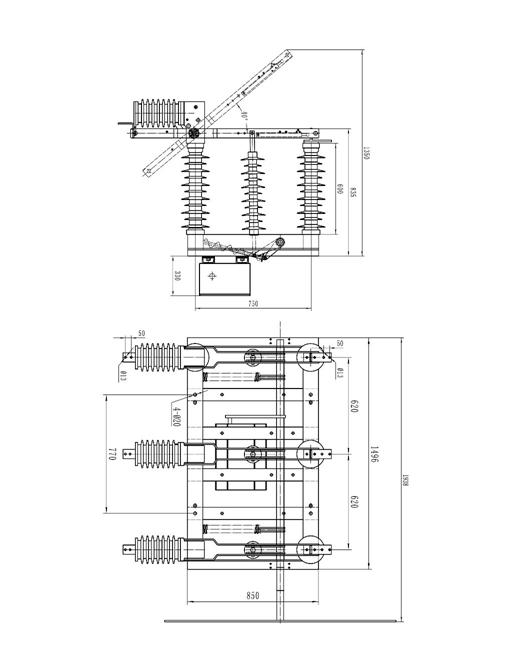

四、外形尺寸



 五、主要技術參數

序號	名稱	單位	數值
1	額定電壓	kV	12	40.5			72.5
2	額定頻率	Hz	50
3	額定電流	A	630		1250			1600
4	1min工頻耐壓 (濕)（干）真空斷口/相間、對地/隔離斷口	kV	34 42/42/48		80 68/95/110			135 140/160/200
5	雷電沖擊耐受電壓（峰值） 相間、對地/隔離斷口	kV	75/85		185/215			350/420
6	額定有功負載開斷電流	A	630		1250			1250、1600
7	額定電纜充電開斷電流	A	10		10			10
8	額定閉環開斷電流	A	630		1250			1250、1600
9	5%有功負載開斷電流	A	31.5		63			31.5
10	額定短時耐受電流及持續時間	kA/s	20/4		25/4			20、25/4
11	額定峰值耐受電流	kA	50		63			63、80
12	額定短路關合電流	kA	50		63			63、80
13	主回路電阻	μΩ	≤150
14	輔助回路電阻	μΩ	400≤R≤1500			500≤R≤1500		600≤R≤1500
15	小斷口/大斷口	mm	≥80/200			≥180/420		≥450/690
16	機械壽命	次	10000					2000
