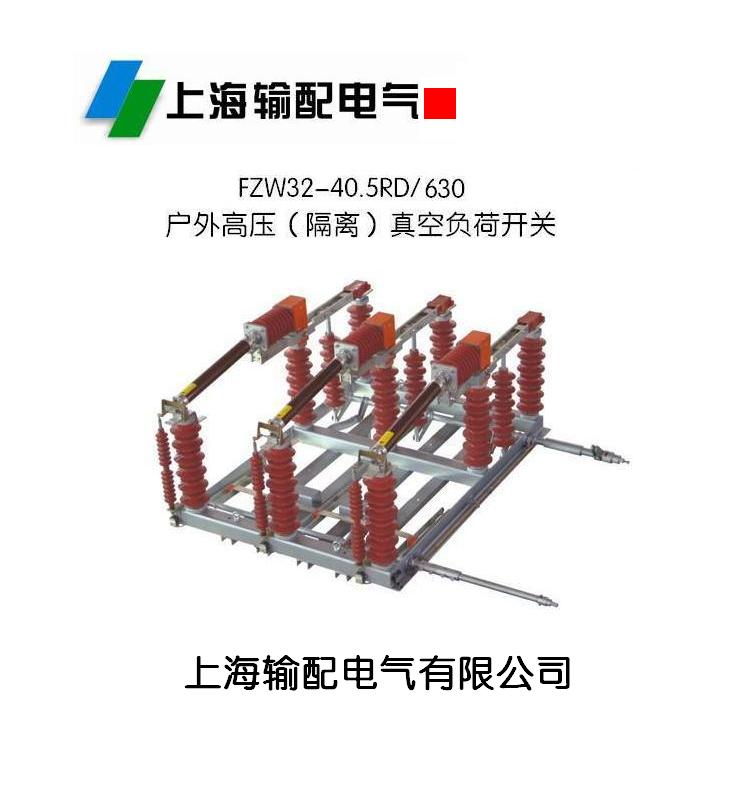

FZW32-40.5RD戶外高壓真空隔離負荷開關—熔斷器組合電器

添加時間：2024-8-3 14:05:54 作者：上海輸配電氣集團有限公司

1、概述

FZW32-40.5RD型戶外高壓（隔離）真空負荷開關—熔斷器組合電器(以下簡稱組合電器)是由公司研制開發、并生產的新一代高壓電器產品，經嚴格的型式試驗和長期試運行考核，各項技術性能指示達到GB16926和IEC420標準，適用于額定電壓40.5KV、額定電流630/1250A、三相交流50Hz的供電網絡中。

2、說明

a、采用真空滅弧、無爆炸危險、不須檢修。
b、隔離刀與三相真空滅弧室聯動，分閘時有明顯的隔離斷口。
c、機體的零部件全部采用不銹鋼材料，底架采用不銹鋼材料或熱鍍鋅外加防紫外線保護涂料的碳鋼材料，確保了機體在戶外環境下的正常運行。
d、安裝方式以雙桿式、電動操作為主，也可采用電動或遠程遙控操作。
e、開斷能力大、安全可靠、電壽命長、可頻繁操作。
f、廣泛適用于農網、城網、鐵路等配電線路改造。

3、工作原理

組合電器是由隔離刀和真空滅弧室、熔斷器這三大組件組成，隔離刀承擔了合閘和分閘時絕緣作用，真空滅弧室承擔熄滅電弧的作用。

隔離刀是由彈簧過中機構進行合分閘操作的，過中彈簧提供了隔離刀合閘時所需的能量，并保證了真空滅弧室在分閘時熄滅電弧而不受人為因素的影響，真空滅弧室在隔離刀的分閘過程中，有快速機構提供滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。

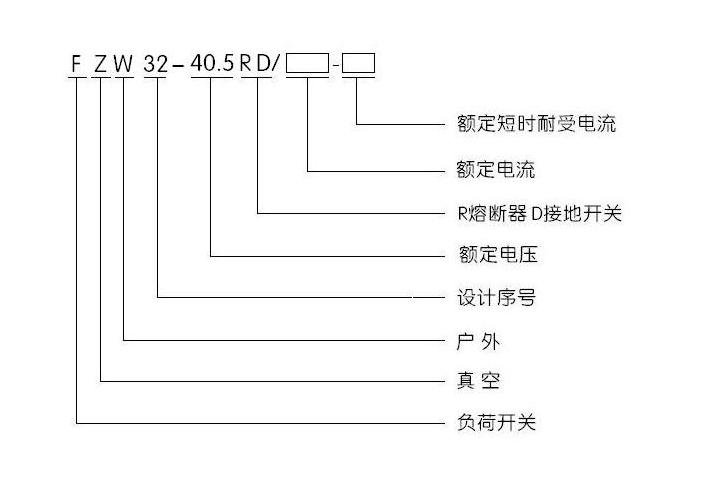

4、型號及含義

FZW32-40.5/T1250-20   戶外高壓隔離真空負荷開關

FZW32-40.5D/T1250-20  戶外高壓隔離真空負荷開關（帶接地開關）

FZW32-40.5R/T630-31.5  戶外高壓隔離真空負荷開關（帶熔斷器坐,熔斷器最大電流125A）

FZW32-40.5RD/T630-31.5戶外高壓隔離真空負荷開關—熔斷器組合電器（帶接地開關、帶熔斷器坐,熔斷器最大電流125A）

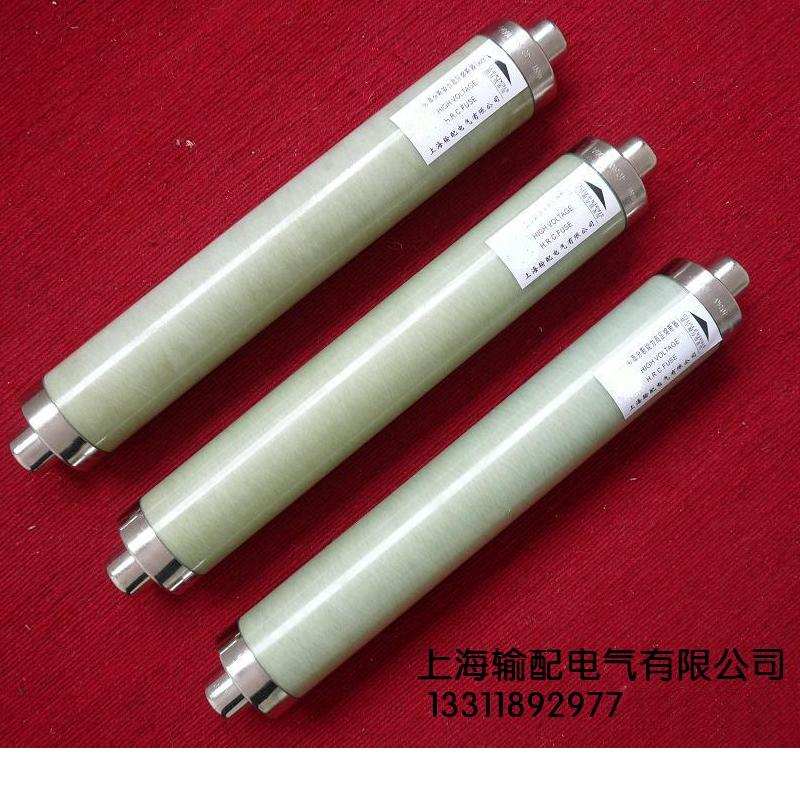

負荷開關附裝高壓限流熔斷器,熔體電流(A)：6.3、10、16、20、25、31.5、40、50、63、71、80、100、125.

5、使用環境條件

a、 海拔不超過1000m;2000m;3000m～3500m(用戶訂貨時必須注明要求, 不注明要求為海拔1000m)。
b、 周圍空氣溫度上限+40℃，下限-30℃
c、 相對濕度：日平均值不大于95%，月平均值不大于90%
d、 無經常性的劇烈振動。



6、技術數據

序 號	名      稱	單  位	參  數  值
1	額定電壓	KV	35/40.5
2	額定頻率	Hz	50
3	額定電流	A	630/1250
4	額定有功負載開斷電流	A	630
5	額定閉環開斷電流	A	630
6	5%額定有功負載開斷電流	A	62.5
7	額定電纜充電開斷電流	A	25
8	1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口	KV	68/95/110
9	雷電沖擊耐受電壓：相間、相對地/隔離斷口	KV	185/215
10	額定短時耐受電流（熱穩定）	KA	25
11	額定短路持續時間	S	4
12	額定峰值耐受電流（動穩定）	KA	63
13	額定短路關合電流	KA	63
14	機械壽命	次	10000
15	真空滅弧室觸頭允許磨損厚度	mm	0.6
16	手動操作力矩	Nm	≤300



負荷開關真空滅弧室裝配調整的技術參數見表

序 號	名        稱	單  位	參  數  值
1	觸頭開距	mm	13±1
2	平均分閘速度	m/s	1.7±0.2
3	三相觸頭分閘不同期	ms	≤5
4	三相觸頭合閘不同期	ms	≤2
5	帶電體之間及相對地距離	mm	≥420
6	輔助回路電阻	μΩ	400≥R≤1000



隔離刀裝配調整技術參數見表

序 號	名      稱	單  位	參    數
1	隔離刀正壓力	N	500±50
2	觸刀最后分離點到靜觸頭距離小斷口/大斷口	mm	≥180/420
3	進出線端電阻	μΩ	≤150



7、FZW32-40.5RD戶外真空負荷開關安裝方式及橫寬相距

安裝方式	橫向寬度	AB相間間距	BC相間間距
雙桿水平裝	1650mm	620mm	620mm



8、基本結構圖

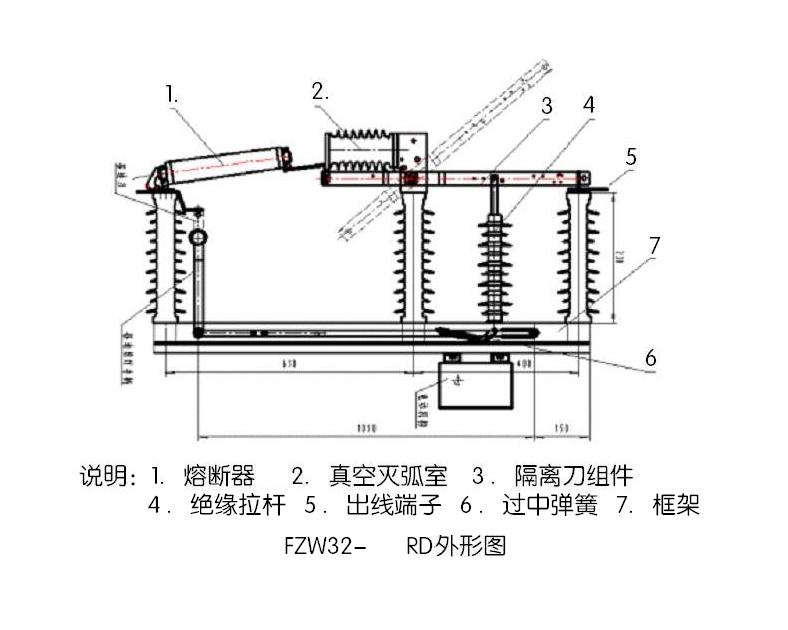

本負荷開關是三相聯動結構，主要由框架（7）、真空滅弧室（1）組件、出線端子（5）、以及過中彈簧機構（6）組成，隔離刀（3）、真空滅弧室（2）通過絕緣子固定于框架上，過中彈簧裝于框架上。
