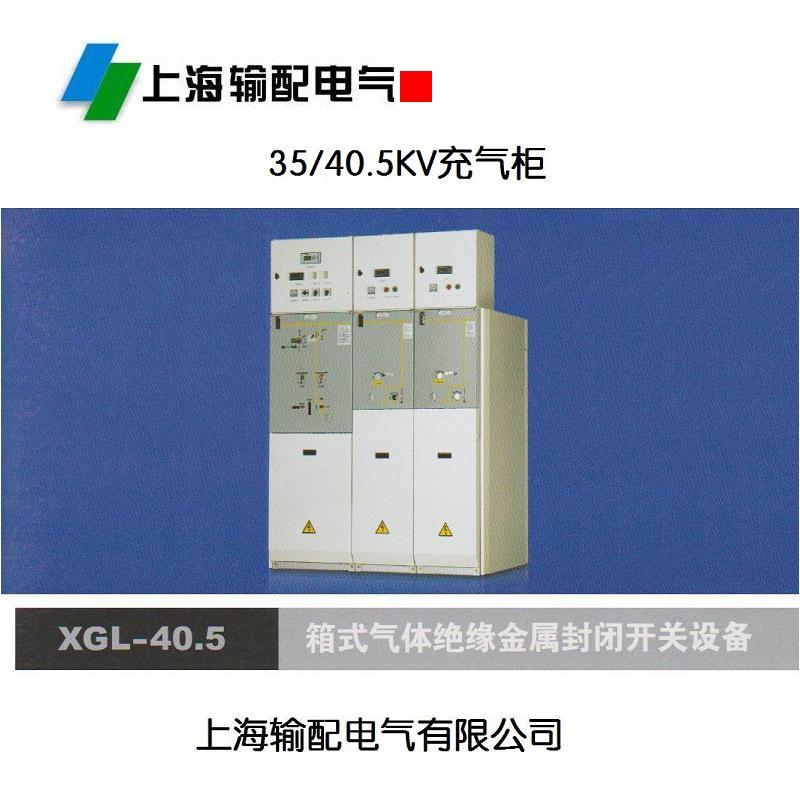

35KV充氣柜 XGL-40.5系列

添加時間：2024-8-3 16:17:55 作者：上海輸配電氣集團有限公司

35/40.5KV充氣柜 XGL-35/40.5KV系列,XGL-33/36KV系列

XGN□-35/40.5KV系列

前題：

35/40.5KV氣體絕緣金屬封閉開關設備（XGN□－40.5）

生產的氣體絕緣開關設備（C-GIS），適用于40.5KV及以下的變配電系統。成為地鐵等行業國內國產化企業，在與商業競爭中提高了產品的地位，為國家節省了外匯，帶動了民族工業的發展。

產品用途廣泛

· 應用領域：風力發電、光伏發電、城市35kV電網配電、城市軌道交通配電。

· 使用場合：箱式變電站、風塔、戶外開閉所、配電房。

產品特點

· 高壓帶電體全絕緣、全密封，無觸電危險，安全可靠。

· 環境適應性強，可安裝于潮濕、多塵多沙、鹽污、礦山等地區。

· 免維護，可靠性高。

· 結構緊湊，尺寸小，占用空間省。

產品結構、特點

充氣柜氣箱采用高品質3mm厚的不銹鋼外殼。

不銹鋼板材由激光切割成形，經過先進的焊接機械手焊接而成，保證氣箱的密閉性。

氣箱內充SF6氣體，并經過同步抽真空檢漏；負荷開關、接地開關、熔斷器絕緣筒等開關活動部件及母線均密封在不銹鋼氣箱內，充氣殼體的防護等級達到IP67，氣箱裝有防爆膜片，當開關內部超過一定壓力時，能從下部防爆口排出，能有效防止對人、電纜及變電站內其余開關設備的損害。

具體特點：

●不受環境影響，抗凝露、凝霜、鹽霧、污穢、抗腐蝕、耐紫外線及化學物質等；

●所有高壓帶電部位及開關元件全部密封在充有SF6氣體的不銹鋼箱體內，結構緊湊，體積小，重量輕，全絕緣；

●模塊化設計，有不同模塊組合實現各種主接線，形成回路開關系統；

●采用硅橡膠連接器，實現高壓部件的插接與柜體的任意擴展；

●全屏蔽電纜進出線；

●可配用真空斷路器柜；

●可配用高壓監視元件、綜合數字式繼電器；

●可配高壓計量柜；

●可加裝遙控和監控單元；

●可加裝過流繼電保護裝置；

●防洪能力強，長壽命，免維護，降低運行成本；

●滿足配網自動化升級要求。

符合標準

國際標準:IEC60265，IEC60298，IEC60420，IEC60694，IEC60056，DIN47636

國家標準：GB/T11022-1999、GB3906-2006、GB3804-2004、GB16926-2009、GB/T11023-1999、GB1984-2003、GB1985-2004、DL/T404-2007

應用領域

XGL系列充氣柜具有結構緊湊、全封閉、全絕緣、長壽命、免維護、占用空間小、安全可靠、不受工作環境影響等優點，廣泛應用于工業及民用電纜環網及供電末端。 適用于小型二次配電站、開閉所、工礦企業、機場、鐵路、小區、高層建筑、高速公路、地鐵、隧道等領域。

正常使用條件

海拔高度：≤4500m

環境溫度：-35℃~+40℃

相對濕度：日平均值≤95％，月平均值≤90％

抗震能力：8度，地面水平加速度≤0.4g，地面垂直加速度≤0.2g

無劇烈震動和沖擊以及有火災、爆炸危險的場所

35KV充氣柜電氣性能參數表（見：表一）

序號	項目	單位	組合電器	負荷開關	接地開關
1	額定電壓	KV	40.5	40.5	40.5
2	額定電流	A	63	630,1250	--
3	額定頻率	HZ	50	50	50
4	額定短路開斷電流	KA	20KA;31.5KA	--	--
5	額定短路關合電流	KA	--	50	50
6	額定峰值耐受電流	KA	--	50	50
7	額定短時耐受電流/持續時間	KA	--	20/3	20/3
8	額定轉移（交接）電流	A	1200	--	--
9	額定有功負載開斷電流	A	630	630,1250	--
10	額定閉環開斷電流	A	630	630,1250	--
11	額定電纜充電電流	A	21	21	--
12	二次回路操作額定電壓	V	AC/DC220	AC/DC220
13	1min工頻耐受電壓（有效值）對地，相間，真空斷口/隔離斷口	KV	95/115
14	全波雷電沖擊耐受電壓（峰值）對地，相間，真空斷口/隔離斷口	KV	185/215
15	主回路電阻	μΩ	≤80（組合電器除熔斷器外）

技術方案:

編號 產品名稱／ 型號規格                可選配置

1     充氣柜    XGL－40.5－C／630A     負荷開關柜

2     充氣柜    XGL－40.5－F／630A     組合電器柜

3     充氣柜    XGL－40.5－V／630A     真空斷路器柜

4     充氣柜    XGL－40.5－V／1250A    真空斷路器柜

5     充氣柜    XGL－40.5－V／1600A    真空斷路器柜

6     充氣柜    XGL－40.5－V／2000A    真空斷路器柜

7     充氣柜    XGL－40.5－V／2500A    真空斷路器柜

8     充氣柜    XGL－40.5－IL          母聯開關柜

9     充氣柜    XGL－40.5－IR          母聯開關柜

10    充氣柜    XGL－40.5－RB          母線升高開關柜

11    充氣柜    XGL－40.5－RCL         電纜進線柜

12    充氣柜    XGL－40.5－RCR         電纜進線柜

13    充氣柜    XGL－40.5－CC

14    充氣柜    XGL－40.5－CV

15    充氣柜    XGL－40.5－CCV

16    充氣柜    XGL－40.5－RBC

17    充氣柜    XGL－40.5－RBF

18    充氣柜    XGL－40.5－RBV

19    充氣柜    XGL－40.5－CCC

20    充氣柜    XGL－40.5－CCF
