27.5KV雙極戶內壓氣式負荷開關

添加時間：2025-4-5 17:35:29 作者：上海輸配電氣集團有限公司

1.主要用途

    SPFKN-27.5(D)/630-20型戶內交流高壓負荷開關（以下簡稱SPFKN-27.5(D)負荷開關）是額定電壓27.5kV、額定頻率50Hz的二相交流高壓開關設備，用于分合負荷電流、閉環電流、空載變壓器和電纜充電電流、關合短路電流等，配裝接地開關的負荷開關，可以承受短路電流。

    SPFKRN-27.5(D)/100-31.5型戶內交流高壓負荷開關－熔斷器組合電器（以下簡稱SPFRKN-27.5(D)組合電器，是SPFKN-27.5（D）負荷開關與S□LAJ-40.5(XRNT□-40.5)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠的開斷直至額定短路開斷電流的任何電流，負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過撞擊器使負荷開關分閘。

2.適用范圍

    SPFKN-27.5(D)單極﹑雙極負荷開關和SPFRKN-27.5(D)單極﹑雙極組合電器主要用于鐵道鐵路牽引網27.5KV變壓器前端的配電設施中，作負荷控制和短路保護之用。由于組合電器對變壓器等電氣設備的保護作用比用斷路器更可靠，可作干式變壓器高溫跳閘、重瓦斯跳閘保護、誤帶電開門的跳閘保護等。遠距離遙控、遙信等要求,可與上海輸配電氣溝通協商。

3.產品采用標準

GB311.1-2012      高壓輸變電設備的絕緣配合

GB3804-2004       3.6～40.5kV高壓交流負荷開關

GB/T 11022-2011   高壓開關設備和控制設備標準的公共技術要求

DL/T593-2006      高壓開關設備和控制設備標準的公共技術要求

GB16926-2009      交流高壓負荷開關—熔斷器組合電器

GB/T 1985-2014    高壓交流隔離開關和接地開關

GB/T 15166 -2008  交流高壓熔斷器

TB2010《27.5kV交流電氣化鐵道開關柜技術條件》

4.正常工作環境

a)周圍空氣溫度不超過+40℃～-45℃，24h內平均最高溫度+35℃；

b)24h 最大平均相對濕度≤95%，1個月最大平均相對濕度≤90%：

c)周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染；

d)海拔高度 ≤1000m；

e)周圍的空氣不受腐蝕性或可燃氣體、水蒸氣等明顯污染；

f)無經常性劇烈震動；

g)耐污穢等級：Ⅱ級

若使用條件超出上述規定時由用戶和制造廠協商確定。

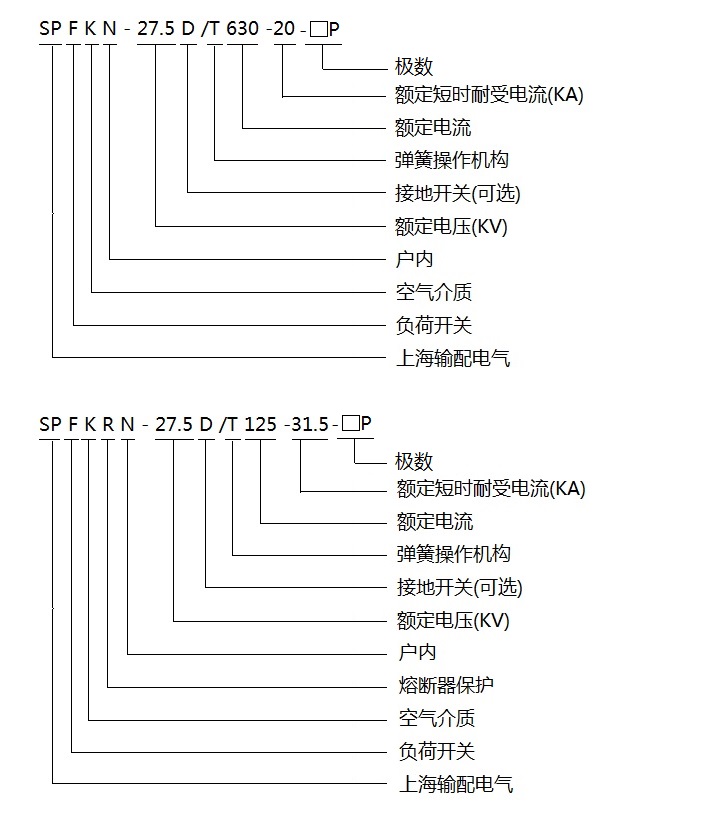

5.型號與型號說明(注:上圖另用型號可與上海輸配電氣商量)

單極﹑雙極SPFKN-27.5D/T630-20負荷開關,SPFKRN-27.5D/T125-31.5組合電器。

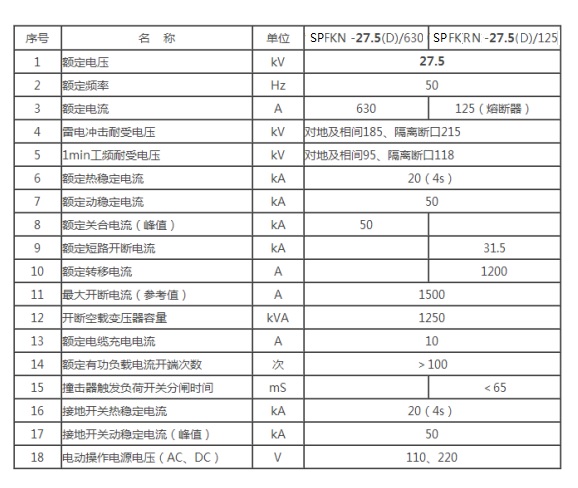

6.技術參數及性能
