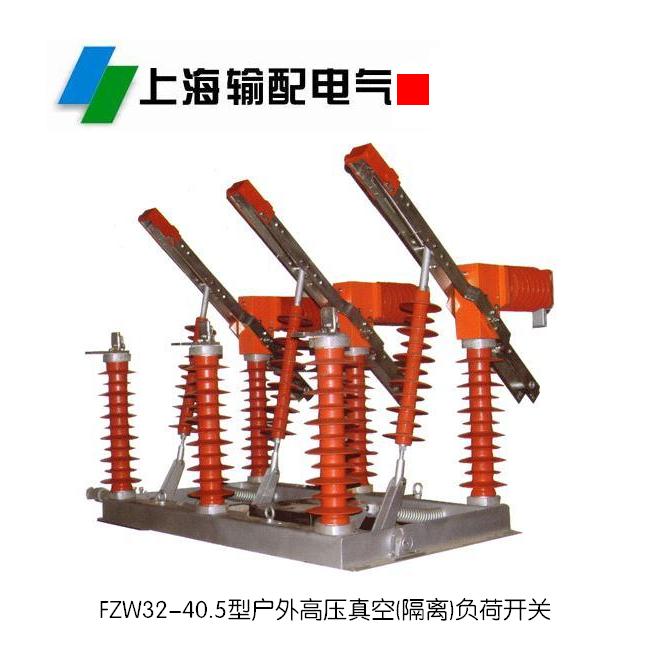

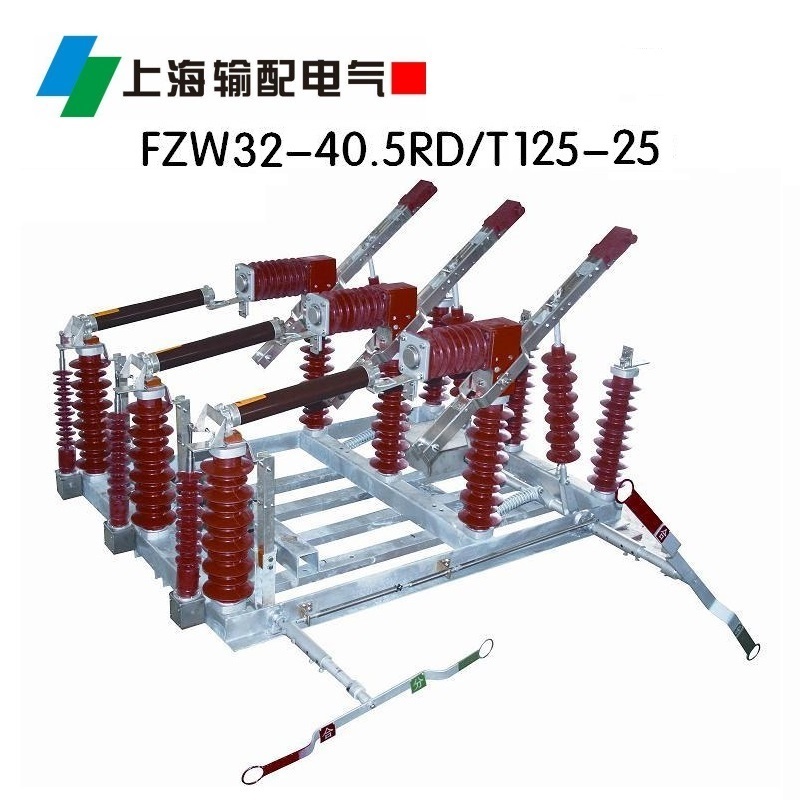

FZW32-40.5戶外高壓真空隔離負荷開關
添加時間：2025-4-5 17:53:54 作者：上海輸配電氣集團有限公司
1、概述
FZW32-40.5/T630(1250)-25型戶外高壓隔離真空負荷開關(以下簡稱負荷開關)是由公司研制開發、并由我公司生產的新一代高壓電器產品，經嚴格的型式試驗和長期試運行考核，各項技術性能指示達到GB3804和IE標準，適用于額定電壓40.5KV、額定電流630A(1250A)、三相交流50Hz的供電網絡中。
2、說明
a、采用真空滅弧、無爆炸危險、不須檢修。
b、隔離刀與三相真空滅弧室聯動，分閘時有明顯的隔離斷口。
c、機體的零部件全部采用不銹鋼材料，底架采用不銹鋼材料或熱鍍鋅外加防紫外線保護涂料的碳鋼材料，確保了機體在戶外環境下的正常運行。
d、安裝方式以雙桿式、電動操作為主，也可采用電動或遠程遙控操作。
e、開斷能力大、安全可靠、電壽命長、可頻繁操作。
f、廣泛適用于農網、城網、鐵路等配電線路改造。
3、工作原理
負荷開關是由隔離刀和真空滅弧室這兩大組件組成，隔離刀承擔了合閘和分閘時絕緣作用，真空滅弧室承擔熄滅電弧的作用。
隔離刀是由彈簧過中機構進行合分閘操作的，過中彈簧提供了隔離刀合閘時所需的能量，并保證了真空滅弧室在分閘時熄滅電弧而不受人為因素的影響，真空滅弧室在隔離刀的分閘過程中，有快速機構提供滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。

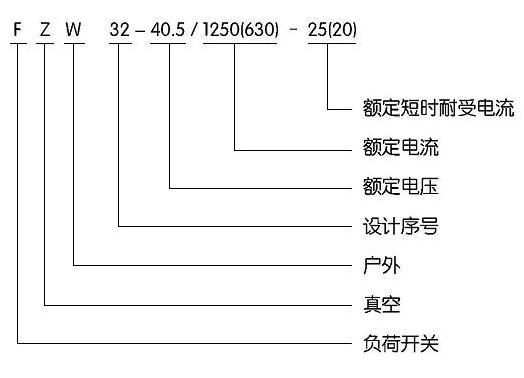

4、型號含義
5、使用環境條件
a、海拔不超過1000m;3500m(用戶訂貨時必須注明要求, 不注明要求為海拔1000m)
b、周圍空氣溫度上限+40℃，下限-30℃
c、相對濕度：日平均值不大于95%，月平均值不大于90%
d、無經常性的劇烈振動。
6、技術數據
|
序號 |
名稱 |
單位 |
參數值 |
|
1 |
額定電壓 |
KV |
35/40.5 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定電流 |
A |
630 1250 |
|
4 |
額定有功負載開斷電流 |
A |
630 1250 |
|
5 |
額定閉環開斷電流 |
A |
630 1250 |
|
6 |
5%額定有功負載開斷電流 |
A |
62.5 |
|
7 |
額定電纜充電開斷電流 |
A |
25 |
|
8
|
1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口 |
KV |
68/95/110 |
|
9 |
雷電沖擊耐受電壓：相間、相對地/隔離斷口 |
KV |
185/215 |
|
10 |
額定短時耐受電流（熱穩定） |
KA |
25 |
|
11 |
額定短路持續時間 |
S |
4 |
|
12 |
額定峰值耐受電流（動穩定） |
KA |
63 |
|
13 |
額定短路關合電流 |
KA |
63 |
|
14 |
機械壽命 |
次 |
10000 |
|
15 |
真空滅弧室觸頭允許磨損厚度 |
mm |
0.6 |
|
16 |
手動操作力矩 |
nm |
≤300 |
|
17 |
接地刀機械壽命 |
次 |
2000 |
|
18 |
接地刀動穩定 |
kA |
40 |
負荷開關真空滅弧室裝配調整的技術參數見表
|
序號 |
名稱 |
單位 |
參數 |
|
1 |
觸頭開距 |
mm |
13±1 |
|
2 |
平均分閘速度 |
m/s |
1.4±0.2 |
|
3 |
三相觸頭分閘不同期 |
ms |
≤5 |
|
4 |
三相觸頭合閘不同期 |
ms |
≤2 |
|
5 |
帶電體之間及相對地距離 |
mm |
≥420 |
|
6 |
輔助回路電阻 |
μΩ |
400≥R≤1000 |
隔離刀裝配調整技術參數見表
|
序號 |
名稱 |
單位 |
參數 |
|
1 |
隔離刀正壓力 |
N |
500±50 |
|
2 |
觸刀最后分離點到靜觸頭距離小斷口/大斷口 |
mm |
≥180/420 |
|
3 |
進出線端電阻 |
μΩ |
≤150 |

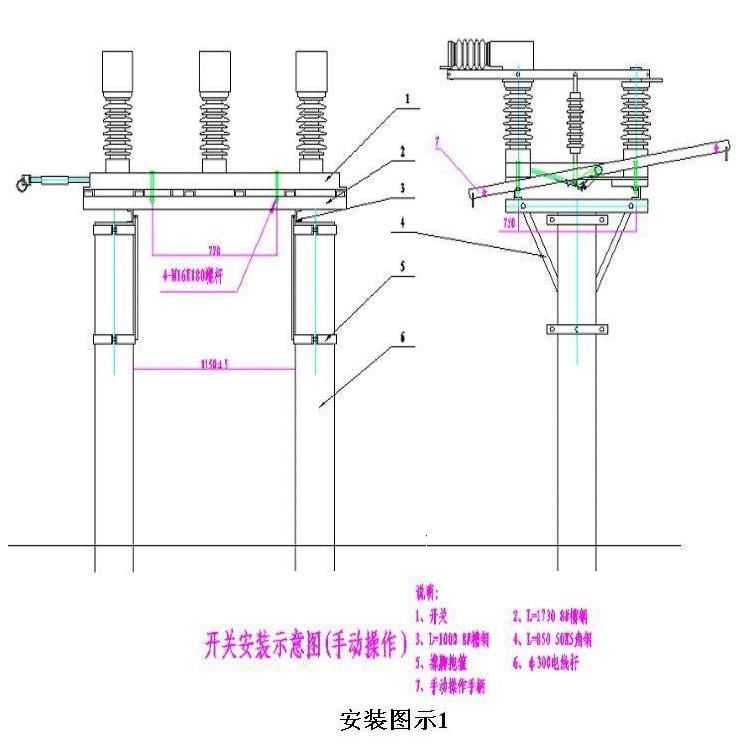

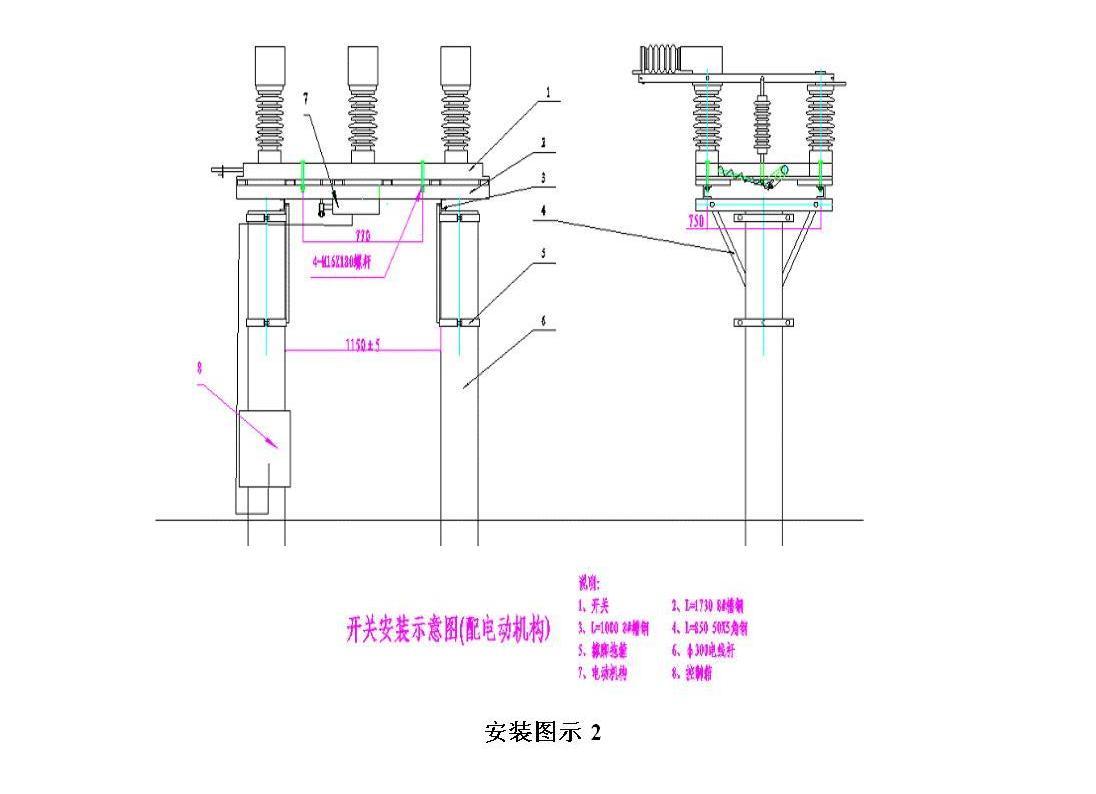

7、戶外高壓隔離真空負荷開關安裝方式及橫寬相距
|
安裝方式 |
橫向?qū)挾?/span> |
AB相間間距 |
BC相間間距 |
|
雙桿水平裝 |
1496 |
620mm |
620mm |
8、基本結構圖
